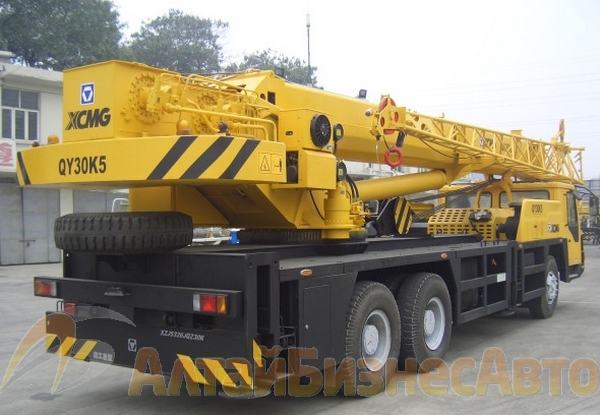

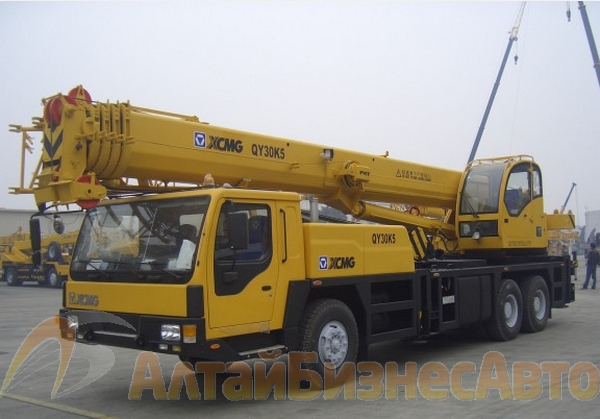

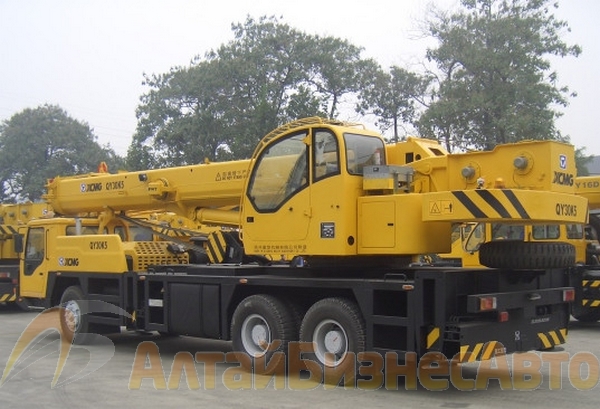

Описание Автокран XCMG QY30K5-I



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОКРАНА XCMG QY30K5-I



Технические характеристики крана в транспортном режиме

Категория

Пункт

Размерность

Параметры

Размеры

Наибольшая длина

мм

12070

Наибольшая ширина

мм

2500

Наибольшая высота

мм

3390

Масса

Наибольшая масса в транспортном положении

кг

32400

Нагрузка на оси

Передние оси

кг

7000

Задние оси

кг

25400

Мощность

Модель двигателя




SC8DK280Q3

Мощность двигателя при оборотах

кВт/ об/мин

206/2200

Крутящий момент двигателя при оборотах

Кгм/

об/мин

1112/1400

Обороты двигателя

Об/мин

2200

Расход топлива

л

8,27

Транспортное положение

Транспортная скорость

Максимальная

Км/ч

75

Минимальная

Км/ч

2,9

Диаметр разворота

Минимальный

м

22

Минимальный по стреле

м

24,43

Клиренс минимальный

мм

291

Угол въезда

o

19

Угол съезда

o

13

Тормозной путь с 30 км/ч)

м

≤10

Максимальный подъем

%

30

Расход топлива на 100 км/ч

л

<40



Технические характеристики в крановом режиме

Характеристики

Величины

Значения

Максимальная грузоподъемность

т

30

Минимальный рабочий вылет

м

3

Радиус по заднему габариту

мм

3065

Максимальный грузовой момент

Основная стрела

кНм

1025

Полностью выдвинутая стрела

кНм

720

Полностью выдвинутая стрела + удлинитель

кНм

460

Опорный контур

Продольный

м

5,85

Поперечный

м

6,0

Длина стрелы

Основная стрела

м

10,1

Полностью выдвинутая стрела

м

40,4

Полностью выдвинутая стрела + удлинитель

м

48,7

Угол установки удлинителя

угол

0, 15, 30

Время подъема/опускания стрелы из крайних положений

с

68

Время телескопирования стрелы

Выдвижение

с

150

Втягивание

с

140

Максимальная скорость поворота

об. мин

2,5

Время установки выносных опор

Выдвижение балок

с

35

Втягивание балок

с

30

Выдвижение опор

с

40

Втягивание опор

с

35

Скорости подъема при 1-й запасовке

Лебедка главного подъема

Полная нагрузка

м/мин

75

Без груза

м/мин

120

Лебедка вспомогательного подъема

Полная нагрузка

м/мин

75

Без груза

м/мин

120






Грузовысотные характеристики АВТОКРАНА XCMG QY30K5-I



Грузовысотные характеристики для всех секций основной стрелы, с аутригерами установленными на ширину 6 м.

Без 5-ого аутригера, работа по сторонам и сзади, в диапазоне поворота 240°

Радиус

(вылет)

(m)

Основная стрела

10.10m

Выдвижение стрелы

13.65m

Выдвижение стрелы

17.20m

Выдвижение стрелы

22.52m

Выдвижение стрелы

27.85m

Выдвижение стрелы

33.18m

Выдвижение стрелы

38.50m

Вес груза (kg)

Угол подъема стрелы

Высота подъема(m)

Вес груза(kg)

Угол подъема стрелы

Высота подъема(m)

Вес груза(kg)

Угол подъема стрелы

Высота подъема(m)

Вес груза(kg)

Угол подъема стрелы

Высота подъема(m)

Вес груза(kg)

Угол подъема стрелы

Высота подъема(m)

Вес груза(kg)

Угол подъема стрелы

Высота подъема(m)

Вес груза(kg)

Угол подъема стрелы

Высота подъема(m)

3,0

30,000

67,0

10,1

25,000

74,0

14,0














































3,5

28,000

64,0

9,9

23,500

72,0

13,8














































4,0

25,300

61,0

9,6

21,500

69,0

13,6

18,000

74,0

17,4





































5,0

20,500

54,0

8,9

18,500

65,0

13,1

15,800

71,0

17,0

11,400

76,0

22,7

9,500

79,0

28,2



















6,0

16,500

46,0

7,9

16,000

60,0

12,5

13,000

67,0

16,6

10,400

73,0

22,3

8,400

77,0

27,9

6,600

80,0

33,4










7,0

13,500

37,0

6,7

13,000

55,0

11,8

11,500

63,0

16,1

9,400

70,0

22,0

7,600

75,0

27,6

6,000

78,0

33,2

5,000

80,0

38,6

8,0

10,800

25,0

4,8

10,800

49,0

11,0

10,600

59,0

15,5

8,500

68,0

21,5

7,300

73,0

27,3

5,600

76,0

32,9

4,600

79,0

38,4

9,0










8,700

43,0

9,9

8,600

55,0

14,8

7,800

65,0

21,0

6,600

71,0

26,9

5,300

74,0

32,6

4,300

77,0

38,1

10










7,200

36,0

8,6

7,100

51,0

14,0

7,100

62,0

20,5

6,100

68,0

26,5

4,900

73,0

32,2

4,000

76,0

37,8

11










6,000

27,0

6,8

5,900

46,0

13,0

6,500

59,0

19,9

5,600

66,0

26,0

4,600

71,0

31,8

3,800

74,0

37,5

12



















5,000

41,0

11,9

5,500

56,0

19,2

5,200

64,0

25,5

4,300

69,0

31,4

3,500

72,0

37,1

13



















4,200

36,0

10,5

4,800

53,0

18,4

4,700

61,0

24,9

4,000

67,0

31,0

3,370

71,0

36,8

14



















3,600

29,0

8,7

4,100

49,0

17,5

4,260

59,0

24,3

3,700

65,0

30,4

3,160

69,0

36,3

15



















3,000

20,0

6,3

3,600

46,0

16,5

3,900

56,0

23,6

3,400

63,0

29,9

2,960

68,0

35,9

16




























3,100

42,0

15,4

3,500

54,0

22,8

3,100

61,0

29,3

2,850

66,0

35,4

18




























2,400

33,0

12,5

2,700

48,0

21,0

2,720

57,0

28,0

2,550

63,0

34,3

20




























1,800

21,0

8,1

2,100

42,0

18,9

2,300

52,0

26,4

2,160

59,0

33,1

22





































1,600

35,0

16,2

1,800

48,0

24,6

1,820

55,0

31,6

24





































1,200

27,0

12,5

1,500

43,0

22,4

1,450

52,0

30,0

26














































1,100

37,0

19,8

1,220

47,0

28,1

28














































900

30,0

16,5

1000

43,0

25,9

30














































600

21,0

11,8

800

38,0

23,3

32























































600

26,0

20,2

Запасовка каната

10

10

10

10

10

10

6

6

6

5

5

5

4

4

4

3

3

3

3

3

3



Грузовысотные характеристики для всех секций основной стрелы, с аутригерами установленными на ширину 4,8 м

С 5-м аутригером, работа по сторонам и сзади, в диапазоне поворота 360°

Радиус

(вылет)

m

Основная стрела

10.10m

Выдвижение стрелы

13.65m

Выдвижение стрелы

17.20m

Выдвижение стрелы

22.52m

Выдвижение стрелы

27.85m

Выдвижение стрелы

33.18m

Выдвижение стрелы

38.50m

Вес груза (kg)

Угол подъема стрелы

Высота подъема(m)

Вес груза(kg)

Угол подъема стрелы

Высота подъема(m)

Вес груза(kg)

Угол подъема стрелы

Высота подъема(m)

Вес груза(kg)

Угол подъема стрелы

Высота подъема(m)

Вес груза(kg)

Угол подъема стрелы

Высота подъема(m)

Вес груза(kg)

Угол подъема стрелы

Высота подъема(m)

Вес груза(kg)

Угол подъема стрелы

Высота подъема(m)

3,0

30,000

67,0

10,1

25,000

74,0

14,0














































3,5

28,000

64,0

9,9

23,500

72,0

13,8














































4,0

25,300

61,0

9,6

21,500

69,0

13,6

18,000

74,0

17,4





































5,0

20,500

54,0

8,9

18,500

65,0

13,1

15,800

71,0

17,0

11,400

76,0

22,7

9,500

79,0

28,2



















6,0

15,500

46,0

7,9

15,200

60,0

12,5

13,000

67,0

16,6

10,400

73,0

22,3

8,400

77,0

27,9

6,600

80,0

33,4










7,0

11,400

37,0

6,7

11,200

55,0

11,8

11,000

63,0

16,1

9,400

70,0

22,0

7,600

75,0

27,6

6,000

78,0

33,2

5,000

80,0

38,6

8,0

8,800

25,0

4,8

8,700

49,0

11,0

8,500

59,0

15,5

8,500

68,0

21,5

7,300

73,0

27,3

5,600

76,0

32,9

4,600

79,0

38,4

9,0










6,900

43,0

9,9

6,700

55,0

14,8

7,300

65,0

21,0

6,600

71,0

26,9

5,300

74,0

32,6

4,300

77,0

38,1

10










5,600

36,0

8,6

5,400

51,0

13,9

6,000

62,0

20,5

6,100

68,0

26,5

4,900

73,0

32,2

4,000

76,0

37,8

11










4,500

27,0

6,8

4,400

46,0

13,0

5,000

59,0

19,9

5,300

66,0

26,0

4,600

71,0

31,8

3,800

74,0

37,5

12



















3,600

41,0

11,8

4,200

56,0

19,2

4,500

64,0

25,5

4,300

69,0

31,4

3,500

72,0

37,1

13



















2,900

36,0

10,5

3,500

53,0

18,4

3,900

61,0

24,9

4,000

67,0

31,0

3,370

71,0

36,8

14



















2,400

29,0

8,7

3,000

49,0

17,5

3,300

59,0

24,3

3,500

65,0

30,4

3,160

69,0

36,3

15



















1,900

20,0

6,2

2,500

46,0

16,5

2,800

56,0

23,6

3,100

63,0

29,9

2,960

68,0

35,9

16




























2,100

42,0

15,4

2,400

54,0

22,8

2,700

61,0

29,3

2,800

66,0

35,4

18




























1,500

33,0

12,5

1,800

48,0

21,0

2,000

57,0

28,0

2,200

63,0

34,3

20




























1,000

21,0

8,1

1,300

42,0

18,9

1,500

52,0

26,4

1,700

59,0

33,1

22





































900

35,0

16,2

1,100

48,0

24,6

1,300

55,0

31,6

24














































800

43,0

22,4

900

52,0

30,0

26























































700

47,0

28,1

Запасовка каната

10

10

10

10

10

10

6

6

6

5

5

5

4

4

4

3

3

3

3

3

3



Полные номинальные грузовысотные характеристики для удлинителя

Полностью выдвинутые аутригеры до 6,0 m, с 5-м аутригером (под кабиной), рабочий сектор стрелы по всем сторонам и по тылу, рабочий сектор стрелы - 360°

Длина стрелы

Основная стрела 38.5 м + 8,3 м удлинитель

Угол наклона удлинителя

15°

30°

Угол наклона стрелы, град

Поднимаемый груз, кг

Рабочий радиус, мм

Высота подъема, м

Поднимаемый груз, кг

Рабочий радиус, мм

Высота подъема, м

Поднимаемый груз, кг

Рабочий радиус, мм

Высота подъема, м

78°

2800

10,7

47,6

2500

12,1

47,2

1900

13,4

46,1

75°

2800

13,1

47,3

2400

14,4

46,4

1750

15,6

45,2

72°

2750

15,3

46,4

2200

16,7

45,5

1700

17,8

44,2

70°

2650

16,8

45,8

2100

18,2

44,8

1600

19,3

43,5

65°

2150

20,4

44,1

1800

21,7

42,9

1500

22,7

41,5

60°

1800

23,9

42,1

1600

25,1

40,8

1400

26,1

39,2

55°

1200

27,2

39,7

1140

28,3

38,3

1050

29,1

36,6

50°

800

30,2

37,1

750

31,3

35,6

700

31,9

33,8

40°

280

35,6

31,1

260

36,4

29,4

250

36,8

27,6

Вес блока крюка

55 кг



Примечания к таблицам

1. Значения, приведенные в таблицах, являются максимальными значениями грузоподъемности исходя из того, что кран установлен на твердой горизонтальной поверхности.

2. В значение грузоподъемности включены массы крюковой подвески и съемных грузозахватных приспособлений.

3. В значениях вылета учтена деформация стрелы под нагрузкой.

4. Подъемные операции разрешены только при значении силы ветра меньше 7.

5. Высота подъема в таблицах указана для ссылки, подъемные операции необходимо производить, руководствуясь значениями вылета стрелы.

6. Значения грузоподъемности гуська при однократной запасовке одинаковы со значениями грузоподъемности основной стрелы, но они не должны превышать 2800 кг.

7. При работе с установленным на стреле удлинителем необходимо вычитать как минимум 500 кг от значения грузоподъемности.

8. Перед подъемом сначала полностью выдвинете 2-ю секцию стрелы, затем 3-ю,4-ю и 5-ю секции стрелы. При складывании стрелы сначала сложите 3-ю, 4-ю и 5-ю секции, потом
2-ю секцию.

9. Максимальное тяговое усилие основной и вспомогательной лебедки составляет 33500Н. Длина каната основной лебедки – 165м, вспомогательной лебедки – 105м.

10. Максимальная нагрузка аутригеров – 330000Н.



* Представленные материалы носят рекламно-информационный характер. Производитель оставляет за собой право вносить изменения без предварительного уведомления.








Автокраны XCMG QY30K5-I

Мобильный кран QY30K5-I грузоподъемностью 30 тонн, как и модель XCMG QY100KS, смонтирован на специально сконструированное самоходное шасси с задним приводом. Спецтехника имеет низкий центр тяжести, что гарантирует повышенную устойчивость при движении и выполнении грузовых работ. Отличное сочетание ходовых характеристик с грузовыми показателями обеспечивает крану XCMG QY30K5-I широкую область применения.



Эксплуатационные преимущества

Подобно автокрану XCMG QY70K, стрела модели QY30K5-I имеет 5 секций. Профиль секций — 8-угольный, выдвигание осуществляется за счет работы блочной системы полиспаса и одного гидроцилиндра. Подъем стрелы обеспечивает один гидроцилиндр. Инновационная стреловая система со встроенными слайдерами (ползунами) и усовершенствованным оголовником стрелы обеспечивает повышенную поперечную жесткость стрелы, улучшенное сопротивление деформации и более надежное соединение секций. Стрела оборудована решетчатым гуськом.

Дополнительный пятый аутригер находится над кабиной водителя. Как и основные опоры, он может работать в различных режимах (выдвинут полностью или наполовину), что расширяет диапазон крановых работ и обеспечивает улучшенную устойчивость.

Главная лебедка крана XCMG QY30K5-I снабжена 2-ступенчатой системой регулировки подъема груза. Такая конструкция позволяет адаптировать скорость вращения лебедки барабана к массе груза: при работе с большой массой лебедка вращается медленнее, а если масса небольшая, то быстрее. В результате повышается эффективность работы крана, уменьшается энергопотребление. Главная и независимая лебедки могут работать одновременно или по отдельности.

Как и другие краны XCMG средней грузоподъемности, QY30K5-I оснащен производительным двигателем, экологические показатели которого отвечают европейскому стандарту Euro-3. Благодаря использованию высокотехнологичных сплавов масса крана XCMG QY30K5 невелика для своего класса. Это обуславливает хорошие скоростные характеристики (до 75 км/ч) и отличную маневренность.



Комфорт и удобство эксплуатации

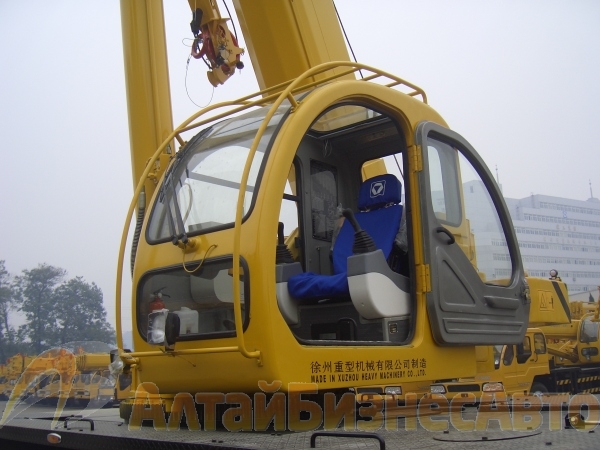

Полноразмерная кабина крановщика имеет широкий обзор, благодаря чему проще проводить погрузочно-разгрузочные работы. Светозащитная шторка защищает от ярких солнечных лучей. Комфортный микроклимат формирует автономная дизельная климатическая установка.

Управление крановыми операциями осуществляется посредством двух чувствительных джойстиков, встроенных в подлокотник кресла, параметры работы выведены на LCD-экран, что облегчает контроль точности. Четкое выполнение команд оператора гарантировано надежной работой специально сконструированной гидравлической системы. На кране XCMG QY30K5-I реализована поворотная свинг-система, которая автоматически регулируется благодаря функции свободного скольжения. Это позволяет балансировать нагрузку, облегчает настройку зазора сцепления.

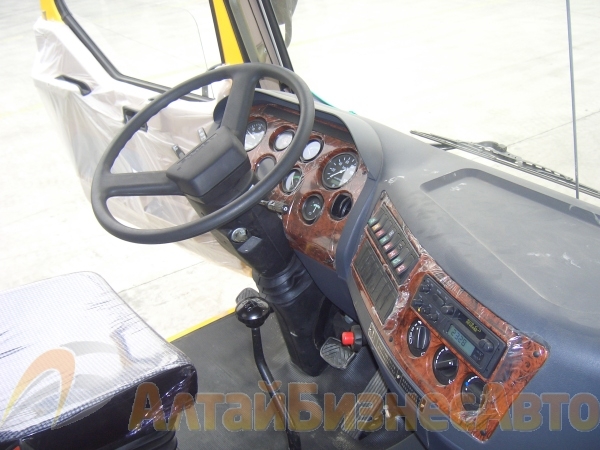

Просторная кабина водителя крана XCMG QY30K5-I оборудована автономной системой отопления. Кресло водителя снабжено системой амортизации, что позволяет снизить утомляемость при переездах по сложным участкам дороги. Отопление кабины осуществляется от работы двигателя кранового шасси.



Безопасность

Современная система безопасности PAT обеспечивает надежную работу крана XCMG QY30K5-I. Система включает фиксатор свободного хода троса, ограничители момента и предельного подъема груза, другие элементы, повышающие безопасность выполнения крановых операций. В дополнение к системе может быть установлен прибор ОНК-140 или ОНК-160С (новое поколение).

Дополнительную надежность работы крана QY30K5-I обеспечивает уравновешивающий клапан, усовершенствованный масляный фильтр с антикавитационным устройством, а также дополнительный гидравлический контур.









Характеристики Автокран XCMG QY30K5-I

Колесная формула

6x4

Технически допустимая максимальная масса автомобиля приходящаяся на первую ось, кг

0

Технически допустимая максимальная масса автомобиля приходящаяся на третью ось, кг

0

Масса автомобиля в снаряженном состоянии, кг

0

Максимальная скорость, км/ч (с электронным ограничителем скорости)

0

Грузоподъемность, кг

30000

Длина стрелы, м

40.4

Похожие товары
Цена по запросу
Цена по запросу
Цена по запросу
Цена по запросу
Цена по запросу
Цена по запросу
Copyright © Корпорация. Работает на HostCMS
Назад
Выбор города
