Описание Автокран XCMG QY25K-II

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОКРАНА XCMG QY25K-II



Основные технические характеристики в транспортном режиме

Категория

Пункт

Размерность

Параметры

Размеры

Наибольшая длина

мм

12360

Наибольшая ширина

мм

2500

Наибольшая высота

мм

3380

Колесная база

1-ой оси

мм

4125

2-ой оси

мм

1350

Колея

Передние колеса (1-ая ось)

мм

2079

Задние колеса (1-ая, 2-ая оси)

мм

1834

Масса

Наибольшая масса в транспортном положении

кг

27900

Нагрузка на оси

Передние оси

кг

6100

Задние оси

кг

21800

Мощность

Модель двигателя




SC8DK280Q3

Мощность двигателя при оборотах

кВт/ об/мин

206/2200

Крутящий момент двигателя при оборотах

Кгм/

об/мин

1112/1400

Обороты двигателя

Об/мин

2200

Расход топлива

л

8,27

Транспортное положение

Транспортная скорость

Максимальная

Км/ч

75

Минимальная

Км/ч

2,9

Диаметр разворота

Минимальный

м

22

Минимальный по стреле

м

24,43

Клиренс минимальный

мм

260

Угол въезда

o

16

Угол съезда

o

13

Тормозной путь с 30 км/ч)

м

≤10

Максимальный подъем

%

30

Расход топлива на 100 км/ч

л

<37





Основные технические характеристики в режиме подъема груза

Категория

Пункт

Размерность

Параметры

Подъем груза

Максимальная грузоподъемность

т

25

Минимальный вылет

м

3

Задний габарит

м

3,065

Грузовой момент максимальный

С основной стрелой

кНм

948

С выдвинутой стрелой

кНм

439

С выдвинутой стрелой+удлинитель

кНм

331

База выносных опор

Поперек шасси

м

4,8

5,14

Вдоль шасси

м

6.0

Высота подъема

С основной стрелой

м

10.5

С выдвинутой стрелой

м

32.5

С выдвинутой стрелой+удлинитель

м

40.8

Длина стрелы

Основная стрела

м

10.4

Выдвинутая стрела

м

32

Выдвинутая стрела+удлинитель

м

40,15

Угол наклона удлинителя к оси стрелы

0

0,15,30

Скорости рабочих движений




Время подъема

На выдвинутой стреле

с

75

На сложенной стреле

с

45

Время телескопирования стрелы

Полное выдвижение

с

100

Полное задвигание

с

60

Скорость поворота максимальная

Рад/мин

2,5

Время выдвижения опор и вывешивания крана

Выдвижение опор

Синхронное выдвижение

с

35

Синхронное задвигание

с

30

Вывешивание крана

Синхронное вывешивание

с

40

Синхронное задвигание

с

35

Скорость подъема крюка лебедками

Основной

Полная нагрузка

м/мин

85

Без нагрузки

м/мин

120

Вспомогательной

Полная нагрузка

м/мин

85

Без нагрузки

м/мин

120

Шум

Уровень внешнего шума

дБ(А)

≤118

Уровень шума в кабине

дБ(А)

≤90





Грузовысотные характеристики АВТОКРАНА XCMG QY25K-II



Грузо-высотные характеристики для всех секций основной стрелы, с аутригерами установленными на ширину 6 метров. Единицы измерения килограммы, метры

Без 5-ого аутригера, работа по сторонам и сзади; С 5-ым аутригером, работа в диапазоне поворота 360°

Радиус

Основная стрела

Выдвижение стрелы

Выдвижение стрелы

Выдвижение стрелы

(вылет)

10.40m

17.6m

24.8m

32.00m

m

Вес груза,kg

Высота подъема,m

Вес груза,kg

Высота подъема,m

Вес груза,kg

Высота подъема,m

Вес груза,kg

Высота подъема,m

3

25000

10,5

14700

18,11









3,5

25000

10,25

14700

17,98









4

24000

9,97

14700

17,82

9100

25,28





4,5

21500

9,64

14700

17,65

9100

25,16





5

18700

9,28

14200

17,47

9100

25,03





5,5

17200

8,86

13500

17,26

9100

24,89

6500

32,32

6

15700

8,39

13000

17,04

8800

24,74

6500

32,2

7

12100

7,22

12000

16,54

8200

24,41

6500

31,95

8

9600

5,54

9900

15,95

7500

24,02

6100

31,66

9





8100

15,27

7100

23,59

5500

31,33

10





6800

14,48

6400

23,1

5000

30,97

12





5000

12,49

5060

21,94

4300

30,13

14





3800

9,6

3900

20,51

3800

29,12

16









3100

18,74

3100

27,93

18









2530

16,52

2500

26,52

20









2000

13,61

1960

24,95

22









1650

9,29

1600

22,9

24













1290

20,54

26













1020

17,6

28













810

13,71

29













700

11,07

Запасовка каната

8

6

4

3

Вес блока крюка

250 kg

Мин угол стрелы

28 град

30 град

20 град

19 град

Макс угол стрелы

68 град

76 град

78 град

78 град



Полные номинальные грузовысотные характеристики для удлинителя

Полностью выдвинутые аутригеры до 6,6 m, без 5-ого аутригера (под кабиной), рабочий сектор стрелы по всем сторонам и по тылу, кроме сектора над кабиной; с 5-ым аутригером, рабочий сектор стрелы - 360°

Длина стрелы

Основная стрела 32.0 м + 8,15 м удлинитель

Угол наклона удлинителя

15°

30°

Угол наклона стрелы

Рабочий

Вес груза

Рабочий

Вес груза

Рабочий

Вес груза

радиус, мм

kg

радиус, мм

kg

радиус, мм

kg

78°

9000

2800

11000

2500

13000

1900

75°

11000

2800

13000

2400

147000

1750

72°

13000

2750

15000

2200

16600

1700

70°

14200

2650

16200

2100

17800

1600

65°

17500

2150

19400

1800

20800

1500

60°

20500

1800

22400

1600

23800

1400

55°

23200

1400

25300

1300

26500

1230

50°

26500

1000

28000

900

29000

900

40°

31500

500

32500

400

33300

400

Вес блока крюка

55 kg



Примечания к таблицам 1 и 2

1. Значения, приведенные в таблицах, являются максимальными значениями грузоподъемности исходя из того, что кран установлен на твердой горизонтальной поверхности.

2. В значение грузоподъемности включены массы крюковой подвески и съемных грузозахватных приспособлений.

3. В значениях вылета учтена деформация стрелы под нагрузкой.

4. Ветровая нагрузка с давлением ветра – 125 Н/ метр квадратный, подъемные операции разрешены только при значении силы ветра меньше 7.

5. Высота подъема в таблице 1 и значение вылета стрелы в таблице 2 указаны для информации, подъемные операции необходимо производить, руководствуясь прибором ограничения грузового момента.





* Представленные материалы носят рекламно-информационный характер. Производитель оставляет за собой право вносить изменения без предварительного уведомления.

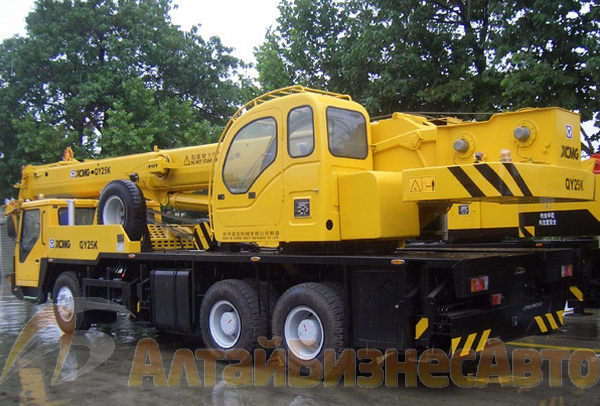

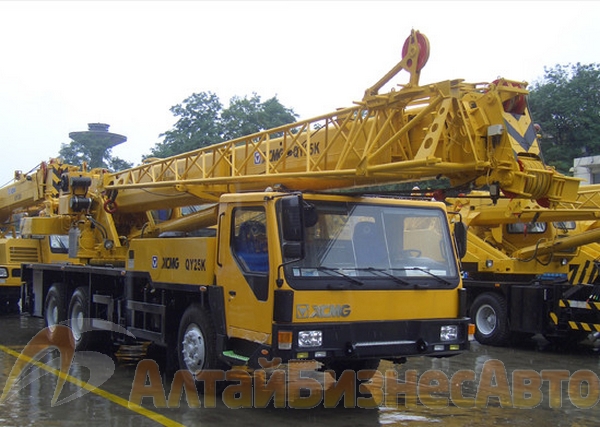

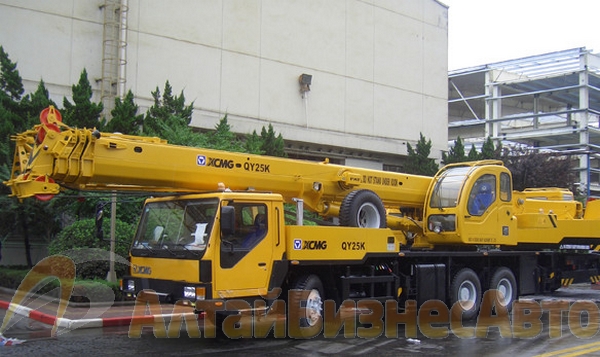

Автокраны XCMG QY25K-II

В конструкции мобильного автокрана XCMG QY25K-II реализована уникальная гидравлическая система, удостоенная шести государственных патентов в Китае. Как и другие автокраны XCMG с задним приводом, модель QY25K-II имеет низкий центр тяжести, что обуславливает отличную проходимость и гарантирует устойчивость во время выполнения крановых работ.



Эксплуатационные преимущества

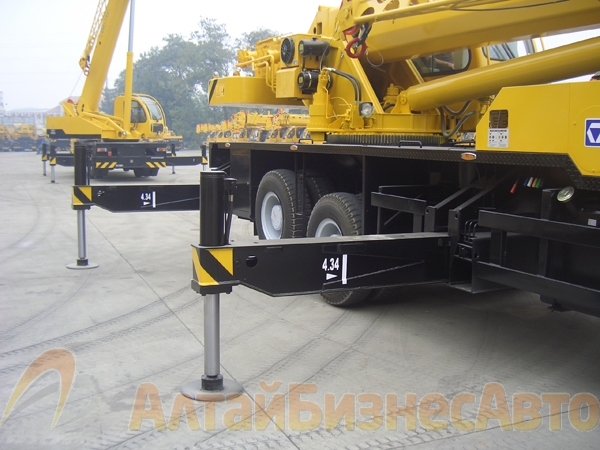

Стрела автокрана XCMG QY25K-II 4-секционная, имеет восьмиугольный профиль и оборудована удлинителем (гуськом). Выдвигание стрелы обеспечивает один гидроцилиндр и система блоков полиспаса. Главная и вспомогательная лебедки автокрана QY25K-II сконструированы так, что их можно использовать как одновременно, так и поодиночке. Над кабиной водителя находится дополнительный аутригер, который позволяет проводить работы в диапазоне 360° и повышает устойчивость оборудования.

Как и автокран XCMG QY25K5S, модель QY25K-II обладает грузоподъемностью 25 тонн и оснащена мощным двигателем, экологичность которого соответствует европейскому стандарту Euro-3. Система холодного запуска облегчает пуск двигателя после простоев и в холодное время.

Автокран XCMG QY25K-II изготовлен с применением современных высокопрочных легких материалов, благодаря чему имеет небольшой для своего класса вес. Это позволило обеспечить хорошие скоростные показатели (максимальная скорость — 72 км/ч) и отличную маневренность. Как и у модели XCMG QY30K5-I, радиус поворота крана XCMG QY25K-II равен 22 м. Опорно-двигательный механизм крана использует свинг-систему с функцией свободного скольжения. Такая конструкция облегчает регулировку зазора зацепления и выравнивание нагрузки.



Комфорт и удобство эксплуатации

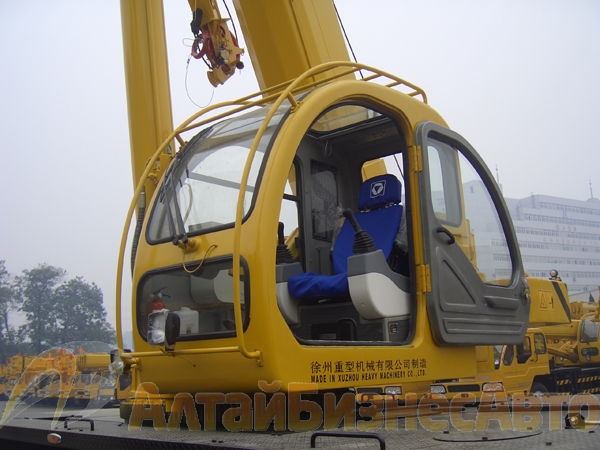

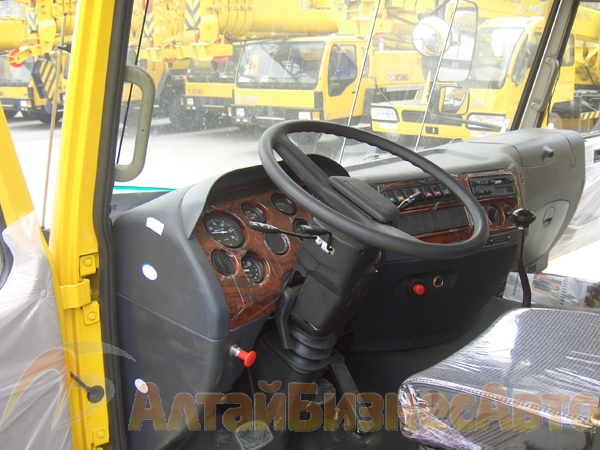

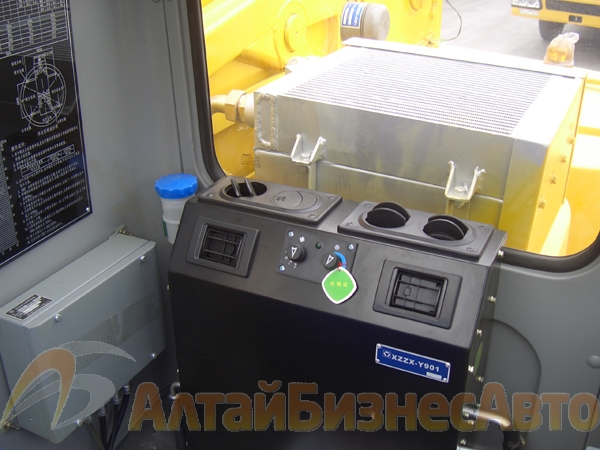

Полноразмерная кабина крановщика оснащена автономной климатической дизельной системой, обеспечивающей комфортные условия работы оператору автокрана. Широкий обзор облегчает выполнение крановых работ. В кабине водителя автокрана QY25K-II также есть отопительная установка.

Управление краном во время погрузочно-разгрузочных работ осуществляется с помощью двух чувствительных джойстиков. Гидравлическая система управления обеспечивает точное выполнение команд крановщика. Высокая точность выполнения крановых операций обусловлена также использованием дополнительного гидравлического контура, уравновешивающего клапана и масляного фильтра с антикавитационным устройством.



Безопасность

Кран XCMG QY25K-II оснащен современной системой безопасности, в которую входят ограничители свободного хода троса и предельного подъема груза, ограничитель момента груза PAT и другие функции, обеспечивающие высокий уровень надежности во время выполнения крановых операций. Возможна комплектация крана XCMG QY25K-II дополнительными приборами безопасности — ОНК-140 или ОНК-160С.



Характеристики Автокран XCMG QY25K-II

Колесная формула

6x4

Технически допустимая максимальная масса автомобиля приходящаяся на первую ось, кг

0

Технически допустимая максимальная масса автомобиля приходящаяся на третью ось, кг

0

Масса автомобиля в снаряженном состоянии, кг

0

Максимальная скорость, км/ч (с электронным ограничителем скорости)

0

Грузоподъемность, кг

25000

Длина стрелы, м

32.5
