КС-35714 на шасси Урал-5557 серия "КС-16"
Описание КС-35714 на шасси Урал-5557 серия "КС-16"

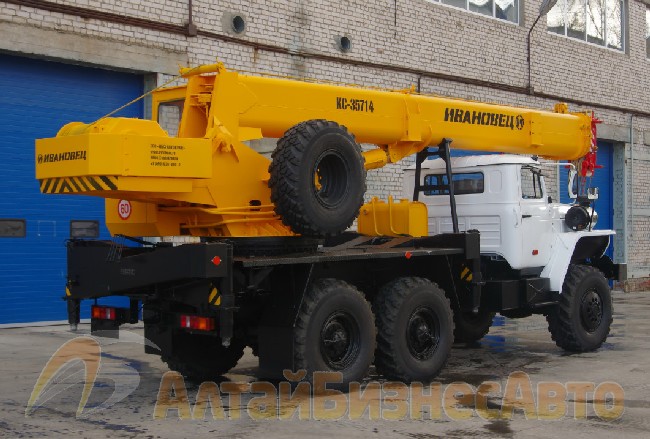

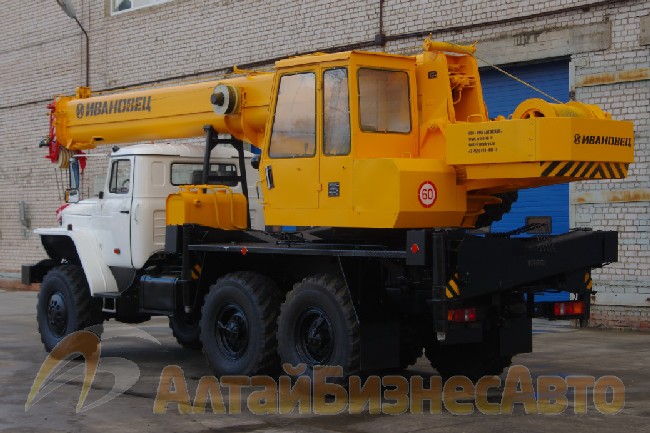

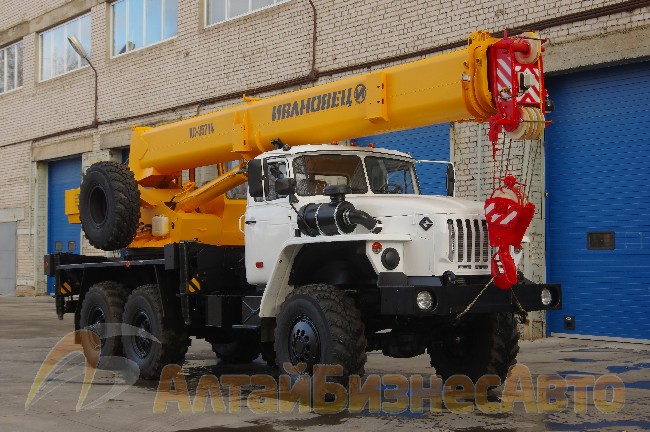

Автомобильный кран КС-35714, грузоподъемностью 16 т, смонтирован на шасси УРАЛ-5557 (6х6).
Привод механизмов крана — гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций.
Стрела — телескопическая трехсекционная. Выдвижение секций — гидроцилиндром и полиспастами. Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек).
Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях.
Установленная в ограничителе телеметрическая память («Черный ящик») фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока службы.
Техническая характеристика КС-35714 на базе Урал-5557
|
Максимальная грузоподъемность автокрана, тонн |
16 |
|
Максимальный грузовой момент автокрана, тонн*метр |
48 |
|
Размеры опорного контура, м |
5,2х4,0 |
|
Длина стрелы, м |
8,0-18,0 |
|
Длина гуська (за дополнительную оплату и специальному заказу), м |
7,0 |
|
Наибольшая высота подъёма, м |
|
|
- с основной стрелой |
18,4 |
|
- с гуськом |
25,0 |
|
Вылет стрелы автокрана, м |
|
|
- с основной стрелой |
1,9-17,0 |
|
- с гуськом |
8,0-17,0 |
|
Скорость груза при 6-кратной запасовке троса, м/мин |
0,2-7,5 |
|
Максимальная скорость крюка, м/мин |
35,0 |
|
Скорость посадки, м/мин |
0,2 |
|
Частота вращения, мин-1 |
0,3-2,5 |
|
Скорость передвижения, км/ч |
60,0 |
|
Модель базового шасси |
Урал-5557-1152-72Е5И03 |
|
Колесная формула |
6х6 |
|
Модель двигателя базового шасси |
ЯМЗ-53623.10 (Евро-5) |
|
Максимальная мощность двигателя, л. с. |
273 |
|
Размеры автокрана в транспортном положении (ДхШхВ), мм |
10 000 х 2 500 х 3 520 |
|
Полная масса с гуськом, кг |
19 600 |
|
Нагрузка на дорожное покрытие через шины передних колёс, кг |
5 300 |
|
Нагрузка на дорожное покрытие через шины задней тележки, кг |
14 300 |
Схема грузовысотных характеристик КС-35714 на шасси Урал-5557
Характеристики КС-35714 на шасси Урал-5557 серия "КС-16"
|
Колесная формула |
9 |
|
Грузоподъемность, кг |
16000 |
|
Нагрузка на дорожное покрытие через шины передних колёс, кг |
0 |
|
Длина стрелы, м |
18 |
|
Шасси |
Урал-5557 |
