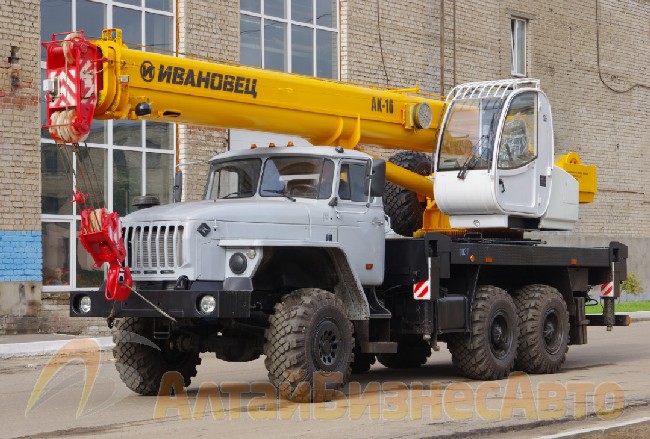

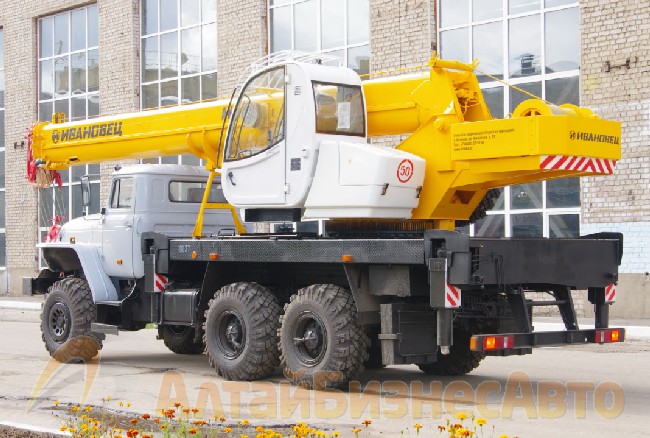

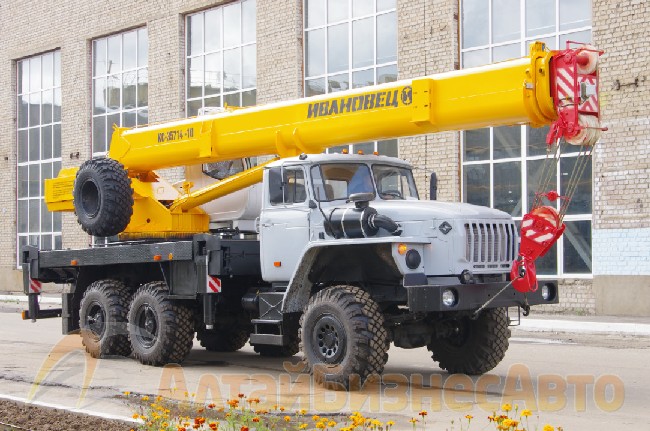

КС-35714-10 на шасси Урал-5557 серия "АК-16"

КРАНОВАЯ УСТАНОВКА
Телескопическая стрела – 3-х секционная длиной 23,0 м, самая длинная в своем классе. Секции стрелы имеют овоидное сечение, обеспечивающее меньшую массу, большее сопротивление потере местной устойчивости, а также лучшее расположение скользунов, благодаря чему уменьшаются местные напряжения и деформации. Это позволяет достичь сверхвысоких показателей грузоподъемности на средних и дальних вылетах, значительно повысить надежность и безопасность. Кран также может быть оснащен удлинителем стрелы «гусек» длиной 9,0 м, имеющий возможность наклона на 30⁰.
Опорный контур 5,6х4,94 м обеспечивает высокую устойчивость крана и самый большой в своем классе рабочий вылет - до 30,0 м (при использовании гуська).
Привод механизмов крана гидравлический от аксиально-поршневого насоса, приводимого в действие двигателем шасси. Гидропривод в сочетании с системой управления с помощью джойстиков с тросовым управлением обеспечивает легкость и простоту управления краном, плавность работы, широкий диапазон скоростей подъема-опускания, низкие посадочные скорости и совмещение нескольких крановых операций.

КАБИНА КРАНОВЩИКА
Новая кабина крановщика повышенной обзорности за счет использования панорамного стекла и двух стеклоочистителей. Эргономическая панель управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Повышенная комфортность кабины обеспечивается наличием сиденья крановщика с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником. Сиденье имеет также продольную и вертикальную регулировки. Кабина снабжена эффективной системой вентиляции и отопления. Кабина также может быть оснащена механизмом изменения угла ее положения.

КАЧЕСТВО И НАДЕЖНОСТЬ
Опорная и поворотная рамы крана, телескопическая стрела спроектированы при помощи CAD-систем и рассчитаны с использованием метода конечных элементов. Конструкции максимально облегчены и обладают оптимальными жесткостными характеристиками. Сварные соединения выполняются автоматами с компьютерным управлением, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

БЕЗОПАСНОСТЬ
Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации ОНК-160 позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.

ШАССИ И ДВИГАТЕЛЬ
Шасси УРАЛ-5557 (6Х6) высокой проходимости, предназначено для эксплуатации по всем видам дорог и местности. Усиленные передние мосты и рулевое управление, широкопрофильные шины переменного давления с применением централизованной системы регулирования давления воздуха в шинах обеспечивают надежную работу шасси в самых тяжелых и труднодоступных местах. Дизельный двигатель с турбонаддувом ЯМЗ-53623.10 экологического класса Евро-5 и максимальной мощностью 273 л. с. выдаёт высокий крутящий момент в широком диапазоне оборотов, что обеспечивает автокрану высокую тяговую проходимость и топливную экономичность.

Характеристика автокрана КС-35714-10 на базе автомобиля Урал-5557

 Грузовысотная характеристика КС-35714-10 на базе автомобиля Урал-5557
