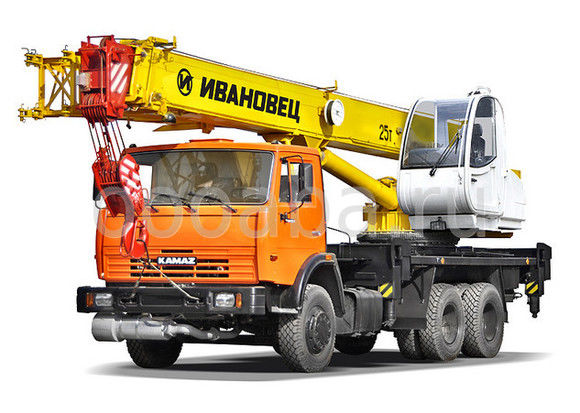

КС-45717К-1 ''Ивановец'' (КамАЗ-65115)
Описание КС-45717К-1 ''Ивановец'' (КамАЗ-65115)
Автомобильный кран КС-45717К-1, грузоподъемностью 25 т для работы с обычными грузами и грузоподъемностью 20 т для работы с ядовитыми и взрывоопасными грузами, смонтирован на шасси КАМАЗ-65115 (6 х 4).
Привод механизмов крана — гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций. Допускается работа на сближенных опорах.
Стрела — телескопическая трехсекционная. Выдвижение секций — гидроцилиндром и полиспастами. Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек).
Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях или вблизи линии электропередачи.
Установленная в ограничителе телеметрическая память («Черный ящик») фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока служб
ХАРАКТЕРИСТИКИ
|
Шасси |
|
|
Базовое шасси |
КАМАЗ-65115 |
|
Колесная формула |
6 x 4 |
|
Двигатель |
КАМАЗ 740.62-280/ КАМАЗ 740.65-240/ Cummins 6ISBe 285 |
|
Мощность двигателя, кВт (л.с.) |
206(280)/ 176(240)/ 207,2(282) |
|
Подъемные характеристики |
|
|
Грузоподъемность, т, с обычными грузами |
25 |
|
с ядовитыми и взрывоопасными грузами |
20 |
|
Грузовой момент, тм |
75 |
|
Вылет стрелы, м |
2,0 — 19,7 |
|
Высота подъема (с гуськом), м |
10,0 — 21,3 (28,2) |
|
Длина стрелы, м |
9,0 — 21,0 |
|
Длина гуська, м |
7,0 |
|
Опорный контур на выдвинутых выносных опорах, м |
5,6х4,95 |
|
Опорный контур на втянутых выносных опорах, м |
2,25х4,95 |
|
Скорость подъема (опускания) груза при кратности полиспаста К=8, м/мин. |
|
|
номинальная |
6,1 |
|
увеличенная (с грузом не более 4,5 т) |
12,2 |
|
Скорость посадки, м/мин |
0,2 |
|
Частота вращения, мин-1 |
0,3-1,7 |
|
Скорость передвижения, км/ч |
60 |
|
Габаритные размеры в транспортном положении |
|
|
Длина, мм |
11 000 |
|
Ширина, мм |
2 500 |
|
Высота, мм |
3 600 |
|
Полная масса с основной стрелой, т |
20,9 |
|
Распределение нагрузки на дорогу: |
|
|
через шины передних колес, т.с |
5,17 |
|
через шины колес тележки, т.с |
15,76 |
Характеристики КС-45717К-1 ''Ивановец'' (КамАЗ-65115)
|
Колесная формула |
8 |
|
Грузоподъемность, кг |
25000 |
|
Нагрузка на дорожное покрытие через шины передних колёс, кг |
0 |
|
Длина стрелы, м |
19.7 |
|
Шасси |
КамАЗ-65115 |
