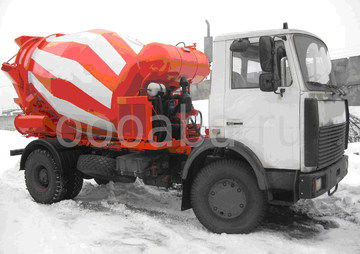

Автобетоносмеситель АБС 580731 (5 куб. м, отбор мощности от автономного двигателя)

Наименование показателей

Значения (номинальные)

Общие технические характеристики базового шаси

Базовое шасси

МАЗ 5337А2

Колесная формула

4 х 2

Двигатель (марка, тип)

ЯМЗ 6563.10, четырехтактный дизель с турбонадувом

Количество и расположение цилиндров двигателя

6, V-образное

Рабочий объем двигателя, см3

11 150

Мощность двигателя, кВт/л.с.

169 / 230

Топливо

Дизельное

Общие технические характеристики бетоносмесительного оборудования

Вместимость смесительного барабана по выходу готовой смеси, куб.м.

5,0

Геометрический объем смесительного барабана, куб.м

9,0

Вместимость бака для воды, л

600

Привод смесительного барабана

Гидромеханическая передача от автономного двигателя

Масса технологического оборудования смесителя, кг

3 200

Масса снаряженного автобетоносмесителя, кг

9 300

Полная масса автобетоносмесителя, кг

16 500

Распределение полной массы автобетоносмесителя на дорогу, кг,

через переднюю ось

через заднюю тележку

6 500

10 000

Продолжительность перемешивания бетонной смеси, мин

Не более 20

Темп загрузки, куб.м./мин., не менее

1

Темп выгрузки бетонной смеси, куб.м./мин., при подвижности смеси:

2 – 4 см

7 – 8 см

1

2

Диапазон изменений угла наклона выгрузочного лотка от горизонтальной плоскости, градус

10-45

Угол опрокидывания в поперечной плоскости, градус, не менее

21

Частота вращения смесительного барабана, об/мин:

на стоянке

в движении

от 0 до 18

от 0 до 4

Габаритные размеры автобетоносмесителя, мм ,не более

длина

ширина

высота

6 900

2 500

3 580

Автономный двигатель

Д-242 (Минский моторный завод)

Гидропривод

Гидростатическая трансмиссия ГСТ-90 (г. Кировоград, Украина)

Редуктор привода барабана

PMB-6 (Италия)

Соединительная муфта на гидронасос

Фирма «ЦЕНТА» (Германия)

Система подачи воды

Заправка в водобак двухсторонняя от пожарного разъема, подача воды в бак снизу с вытеснением воздуха сверху. Водоуказательная труба с торца водобака. Подача воды из водобака воздухом от пневмосистемы  шасси.

Смесительный барабан

- Имеет 2 выгрузных люка (под углом 180) для удобства действия  в аварийных ситуациях

- Оборудован прижимной лентой для его фиксации в порожнем состоянии

- Материал барабана изностостойкая сталь 09Г2С толщина 4 мм

Лонжероны

Профильная труба 140х100х5

Оборудование и комплектация

- Дублирующие приборы (лампы) в кабине на панели приборов контроля работы автономного двигателя (давление и температура)

- Рычажная система управления гидронасосом

- Дополнительные удлинительные желобы для выгрузки бетона

- Пластмассовые брызговики

- Охлаждающая жидкость автономного двигателя – тосол А40
